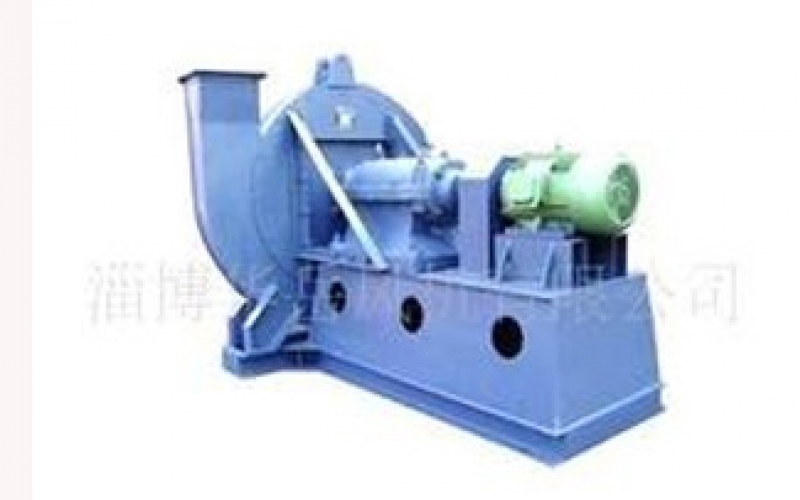

10-19型造气鼓风机

  • 所属分类:
  • 浏览次数: 0次
  • 发布日期:2021-05-27
  • 产品概述
用途

  10-19型小化肥专用系列造气鼓风机,广泛用于输送空气及无腐蚀性、不自燃、不含有粘性物质的气体,输送介质的温度,一般不超过50℃(最高不得超过80℃)。介质中所含有的尘土及硬质颗粒不得大于150mg/m³。

形式

  (1)本风机为单吸入,机号有No.8D、8.4D、8.6D、9D。
  (2)本风机又可制成顺时针旋转或逆时针旋转两种形式。从电动机一端正视,如叶轮按顺时针方向旋转,称顺时针旋转风机,以“顺”表示;按逆时针方向旋转,称逆时针旋转风机,以“逆”表示。
  (3)风机的出口位置以机壳的出口角度表示;“顺”“逆”均可制成0°。
  (4)风机传动全部采用D式悬臂制成结构,以滚动轴承支撑,与电动机用弹性联轴器连接。

结构特点

  (1)叶轮 叶片数为24片。12个长叶片,12个短叶片。均属前向弯曲叶形。叶轮成型后经静动平衡校正,因次运转平稳可靠。
  (2)机壳 用普通钢板焊接成蜗形壳整体。
  (3)进风口 做成收敛式流线型的整体结构,用螺栓与前盖板组固定。
  (4)传动组 由主轴、轴承箱、联轴器等组成。主轴由优质钢制成。轴承箱为整体结构,采用滚动轴承,滚动轴承用轴承润滑脂润滑。

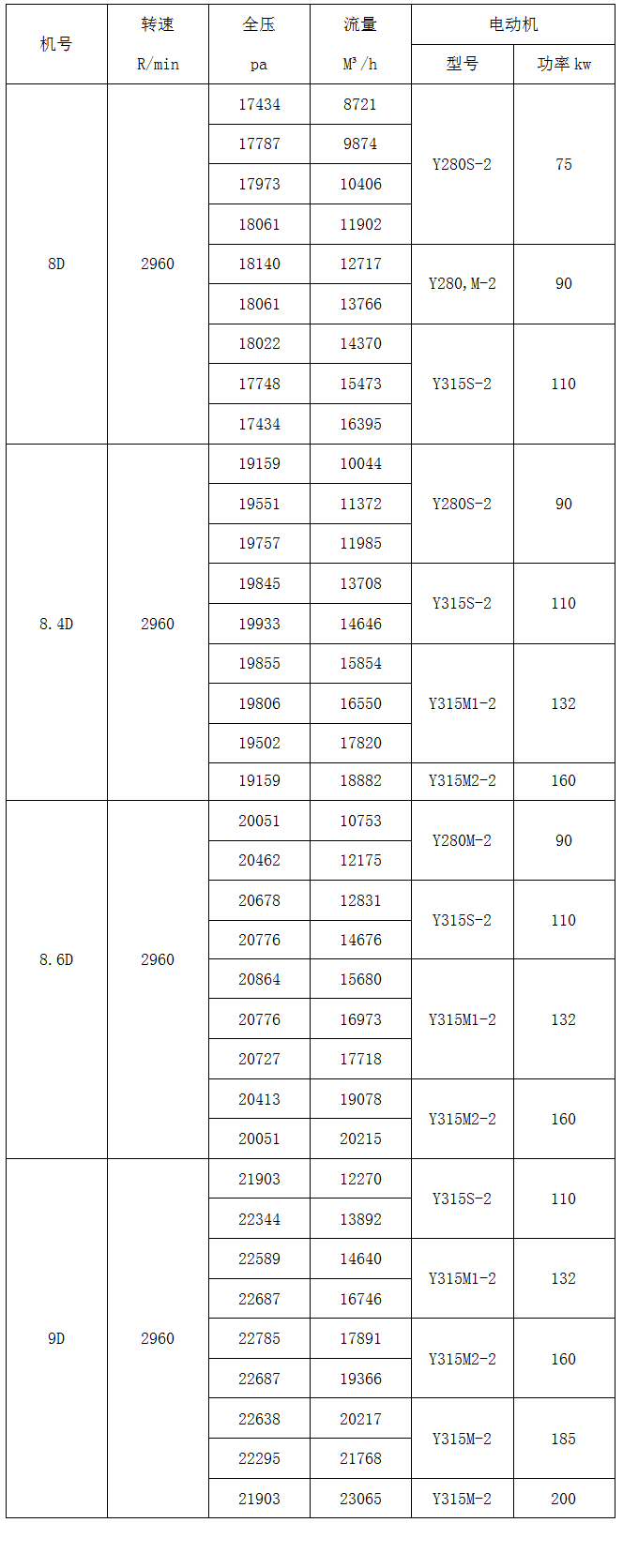

性能与选择

机号

转速

R/min

全压

pa

流量

M³/h

电动机

型号

功率kw

8D

2960

17434

8721

Y280S-2

75

17787

9874

17973

10406

18061

11902

18140

12717

Y280,M-2

90

18061

13766

18022

14370

Y315S-2

110

17748

15473

17434

16395

8.4D

2960

19159

10044

Y280S-2

90

19551

11372

19757

11985

19845

13708

Y315S-2

110

19933

14646

19855

15854

Y315M1-2

132

19806

16550

19502

17820

19159

18882

Y315M2-2

160

8.6D

2960

20051

10753

Y280M-2

90

20462

12175

20678

12831

Y315S-2

110

20776

14676

20864

15680

Y315M1-2

132

20776

16973

20727

17718

20413

19078

Y315M2-2

160

20051

20215

9D

2960

21903

12270

Y315S-2

110

22344

13892

22589

14640

Y315M1-2

132

22687

16746

22785

17891

Y315M2-2

160

22687

19366

22638

20217

Y315M-2

185

22295

21768

21903

23065

Y315M-2

200
