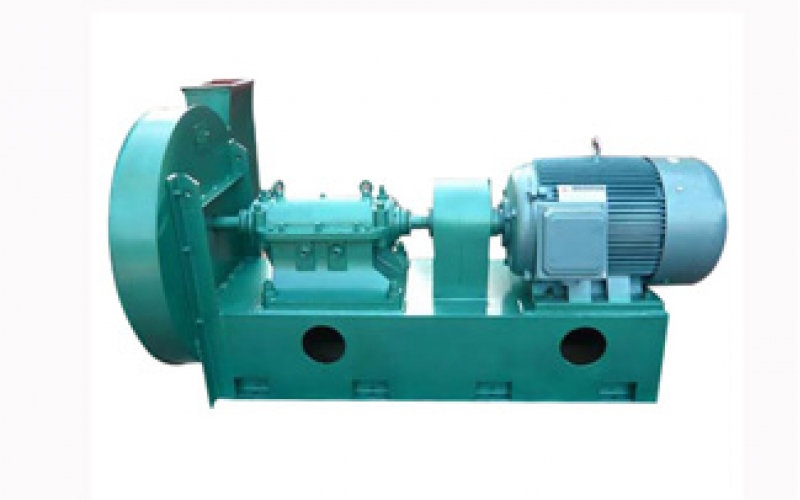

用途
H10-13-11型高压离心通风机是按新型化铁炉“卡腰冲天炉”所需性能而设计的。该风机适用于化铁率5t/h一下的卡腰炉鼓风机，也适用于其它炉型的冲天炉鼓风机以及其它高压强制通风机物料输送等。工作条件是：工作介质为空气及无腐蚀性、不自燃、不含有粘性物质的气体，介质温度不得超过80℃，气体中所含尘土及硬质颗粒不得大于150mg/m³。
形式
（1）为单吸入式，机号按化铁炉要求分为No.6、6.3、6.9、7.5共4个机号，全部采用电动机与叶轮直联。
（2）按使用要求制成右旋或左旋两种形式，从电动机端正视，叶轮按顺时针方向旋转为右旋风机，以“顺”表示，反之为左旋风机，以“逆”表示。
（3）风机的出风口位置以机壳的出口角度表示，“逆”“顺”旋风机均可使用要求制成0°、90°、180°、270°四个角度。
结构特点
该风机主要由叶轮、机壳、进风口、支架等组成。
（1）叶轮 全部采用优质钢板焊接而成，经静动平衡校正，因次运转平稳可靠。
（2）机壳 由普通钢板焊接制成螺线型整体机壳。
（3）进风口 采用收敛式流线型结构，用螺栓与前盖板连接。
该风机在性能上具有压力、流量与化铁炉性能匹配，效率高、噪声低等优点。在结构上比离心鼓风机简单、转速低、使用维护方便、价格低等优点。
性能与选择

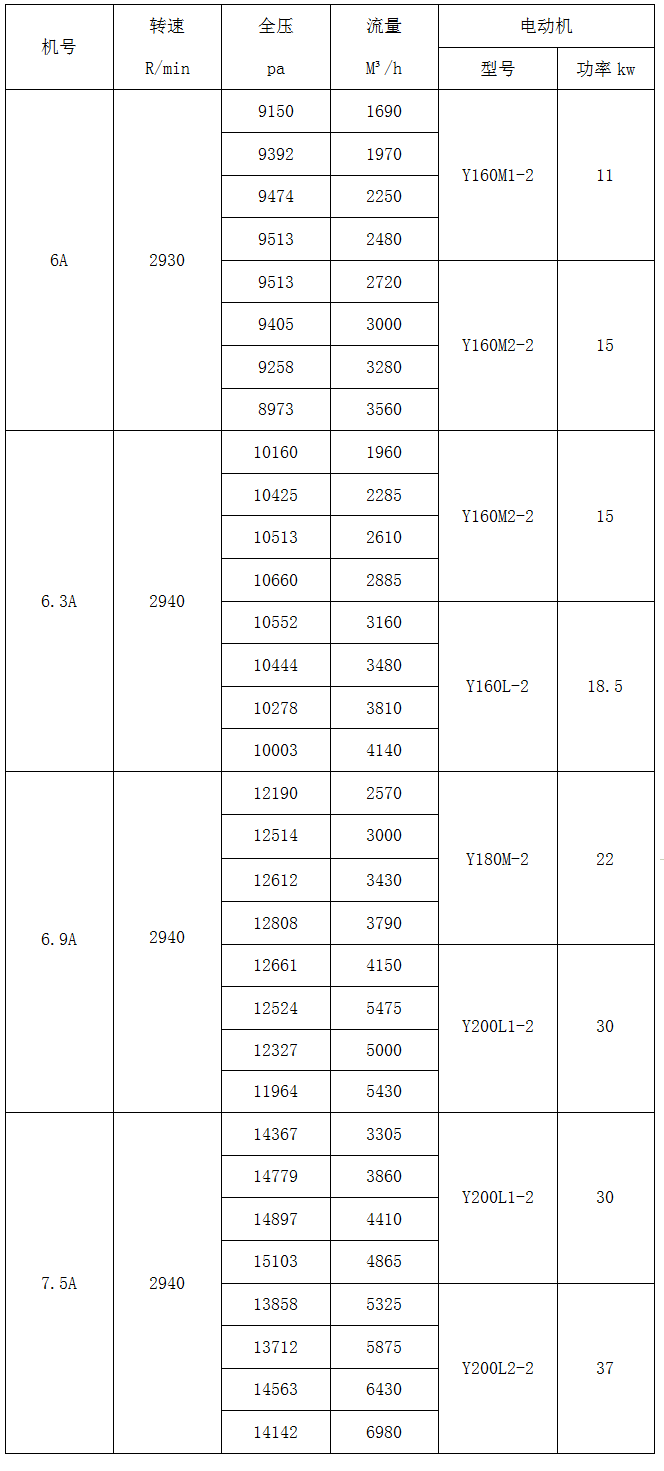

H10-13-11型高压离心通风机性能表
机号 | 转速 R/min | 全压 pa | 流量 M³/h | 电动机 | |
型号 | 功率kw | ||||
6A | 2930 | 9150 | 1690 | Y160M1-2 | 11 |
9392 | 1970 | ||||
9474 | 2250 | ||||
9513 | 2480 | ||||
9513 | 2720 | Y160M2-2 | 15 | ||
9405 | 3000 | ||||
9258 | 3280 | ||||
8973 | 3560 | ||||
6.3A | 2940 | 10160 | 1960 | Y160M2-2 | 15 |
10425 | 2285 | ||||
10513 | 2610 | ||||
10660 | 2885 | ||||
10552 | 3160 | Y160L-2 | 18.5 | ||
10444 | 3480 | ||||
10278 | 3810 | ||||
10003 | 4140 | ||||
6.9A | 2940 | 12190 | 2570 | Y180M-2 | 22 |
12514 | 3000 | ||||
12612 | 3430 | ||||
12808 | 3790 | ||||
12661 | 4150 | Y200L1-2 | 30 | ||
12524 | 5475 | ||||
12327 | 5000 | ||||
11964 | 5430 | ||||
7.5A | 2940 | 14367 | 3305 | Y200L1-2 | 30 |
14779 | 3860 | ||||
14897 | 4410 | ||||
15103 | 4865 | ||||
13858 | 5325 | Y200L2-2 | 37 | ||
13712 | 5875 | ||||
14563 | 6430 | ||||
14142 | 6980 | ||||
