产品介绍：

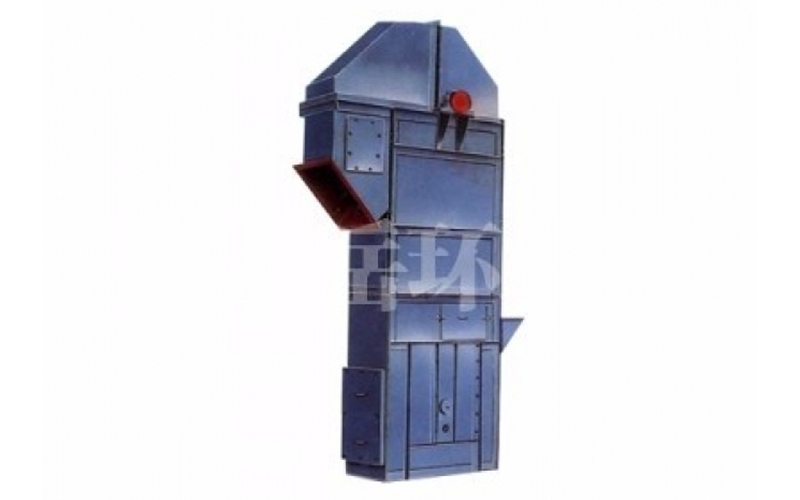

　　HL型环链斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料，如粮食、煤、水泥、碎矿石等,输送高度40m，其特点为，结构简单，运行平稳，掏取式装料，混合式或重力卸料，轮缘采用组合链轮，更换方便，链轮轮缘经特殊处理寿命长，下部如采用重力自动张紧装置，能保持恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效地保护运动部件，物料温度不超过250℃。

主要特点

　　1.运行平稳、输送效率高。

　　2.料斗形式多，应优先选用。

　　3.适应性强、安装维修方便、寿命长。

　　4.整机体积小、转速高、确保快速均匀输送。

工作原理

　　HL型环链斗式提升机由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成。本提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸料。本提升机的牵引机构是两根环形链条.我公司生产的HL型环链离心斗式提升机，由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成。本提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸料。本提升机的牵引机构是两根环形链条。

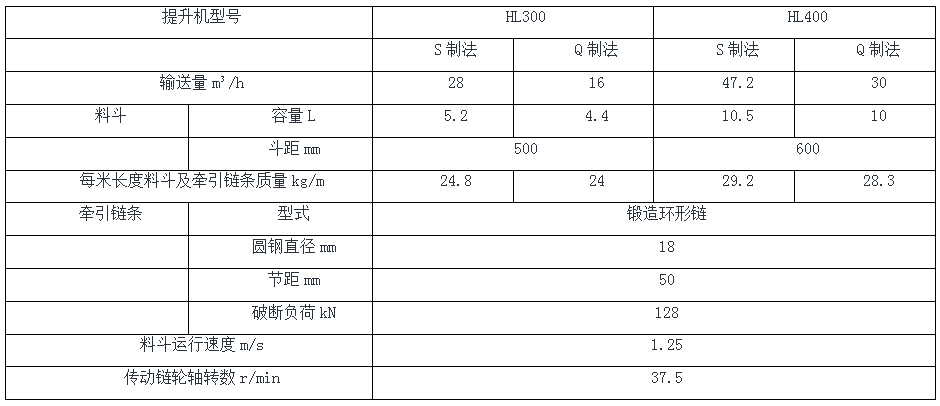

提升机输送量性能表

提升机型号		HL300		HL400
		S制法	Q制法	S制法	Q制法
输送量m³/h		28	16	47.2	30
料斗	容量L	5.2	4.4	10.5	10
	斗距mm	500		600
每米长度料斗及牵引链条质量kg/m		24.8	24	29.2	28.3
牵引链条	型式	锻造环形链
	圆钢直径mm	18
	节距mm	50
	破断负荷kN	128
料斗运行速度m/s		1.25
传动链轮轴转数r/min		37.5

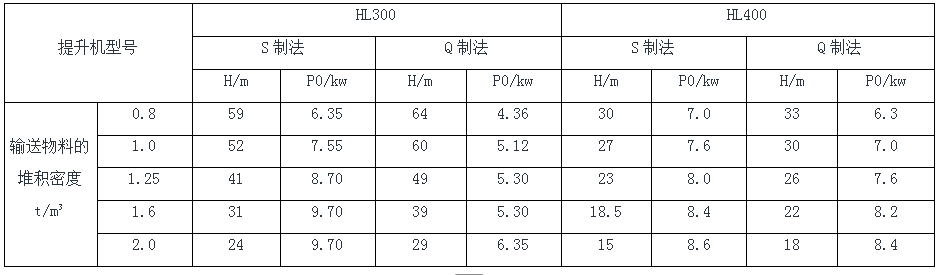

提升机所需功率表

提升机型号			HL300				HL400
			S制法		Q制法		S制法		Q制法
			H/m	P0/kw	H/m	P0/kw	H/m	P0/kw	H/m	P0/kw
输送物料的堆积密度 t/m³	0.8	59		6.35	64	4.36	30	7.0	33	6.3
	1.0	52		7.55	60	5.12	27	7.6	30	7.0
	1.25	41		8.70	49	5.30	23	8.0	26	7.6
	1.6	31		9.70	39	5.30	18.5	8.4	22	8.2
	2.0	24		9.70	29	6.35	15	8.6	18	8.4

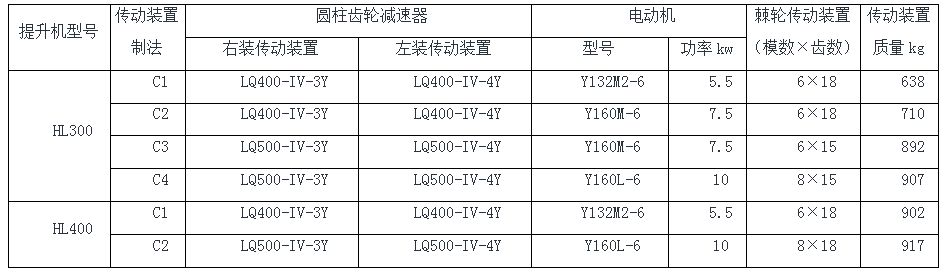

提升机传动装置型号表

提升机型号	传动装置制法	圆柱齿轮减速器		电动机		棘轮传动装置（模数×齿数）	传动装置质量kg
提升机型号	传动装置制法	右装传动装置	左装传动装置	型号	功率kw	棘轮传动装置（模数×齿数）	传动装置质量kg
HL300	C1	LQ400-IV-3Y	LQ400-IV-4Y	Y132M2-6	5.5	6×18	638
	C2	LQ400-IV-3Y	LQ400-IV-4Y	Y160M-6	7.5	6×18	710
	C3	LQ500-IV-3Y	LQ500-IV-4Y	Y160M-6	7.5	6×15	892
	C4	LQ500-IV-3Y	LQ500-IV-4Y	Y160L-6	10	8×15	907
HL400	C1	LQ400-IV-3Y	LQ400-IV-4Y	Y132M2-6	5.5	6×18	902
HL400	C2	LQ500-IV-3Y	LQ500-IV-4Y	Y160L-6	10	8×18	917

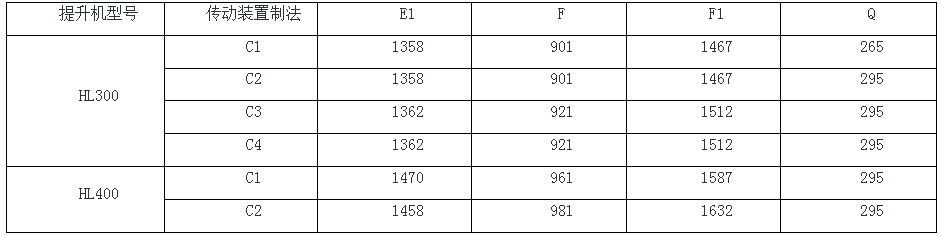

各种传动装置尺寸表

提升机型号	传动装置制法	E1	F	F1	Q
HL300	C1	1358	901	1467	265
	C2	1358	901	1467	295
	C3	1362	921	1512	295
	C4	1362	921	1512	295
HL400	C1	1470	961	1587	295
HL400	C2	1458	981	1632	295
