一、简介

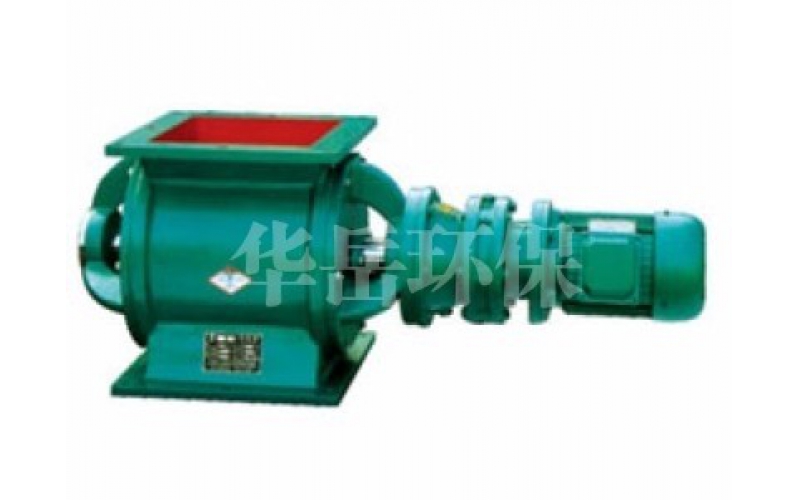

本卸料器装置是除尘设备排灰、送风和其它设备给料的主要设备，适用于粉状物料和颗粒状物料。为环保、冶金、化工、粮食、食品等工业部门广泛应用。
本机特点：
1、结构紧凑，造型美观，使用方便。
2、运转平稳，噪音低。
3、由于轴承、齿箱离开壳体一段距离，对于高温、润滑都有较大改善。
4、本厂也可按用户要求设计制造。（支架联轴器皮带链条传动）
5、本产品采用00号减速机专用润滑脂，请定期检查、加油。
二、外型图
三、外形尺寸

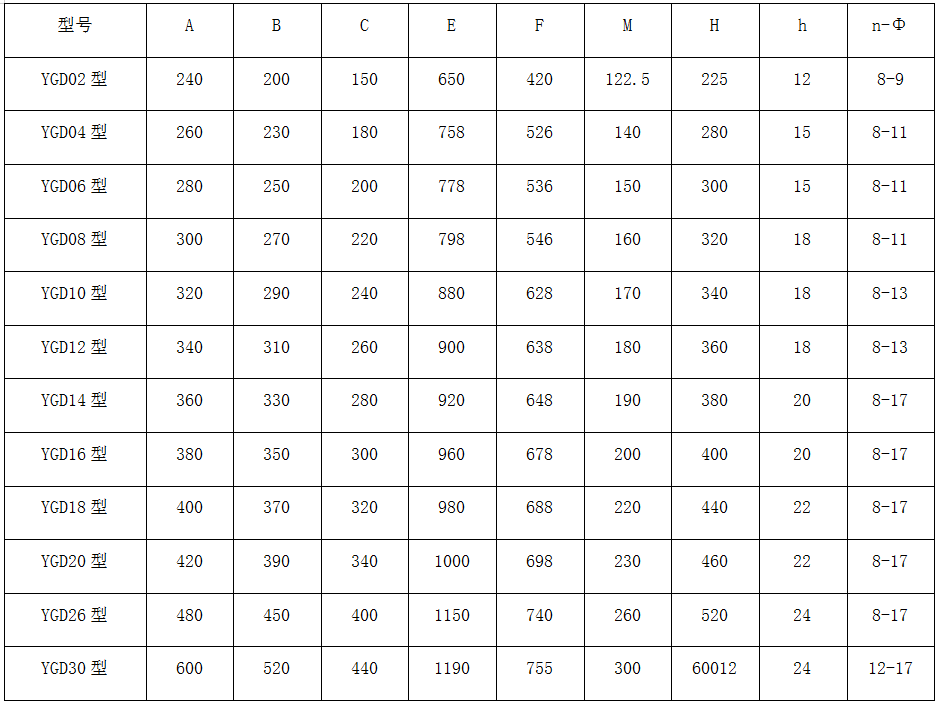

A型外形安装尺寸表（mm）
型号 | A | B | C | E | F | M | H | h | n-Φ |
YGD02型 | 240 | 200 | 150 | 650 | 420 | 122.5 | 225 | 12 | 8-9 |
YGD04型 | 260 | 230 | 180 | 758 | 526 | 140 | 280 | 15 | 8-11 |
YGD06型 | 280 | 250 | 200 | 778 | 536 | 150 | 300 | 15 | 8-11 |
YGD08型 | 300 | 270 | 220 | 798 | 546 | 160 | 320 | 18 | 8-11 |
YGD10型 | 320 | 290 | 240 | 880 | 628 | 170 | 340 | 18 | 8-13 |
YGD12型 | 340 | 310 | 260 | 900 | 638 | 180 | 360 | 18 | 8-13 |
YGD14型 | 360 | 330 | 280 | 920 | 648 | 190 | 380 | 20 | 8-17 |
YGD16型 | 380 | 350 | 300 | 960 | 678 | 200 | 400 | 20 | 8-17 |
YGD18型 | 400 | 370 | 320 | 980 | 688 | 220 | 440 | 22 | 8-17 |
YGD20型 | 420 | 390 | 340 | 1000 | 698 | 230 | 460 | 22 | 8-17 |
YGD26型 | 480 | 450 | 400 | 1150 | 740 | 260 | 520 | 24 | 8-17 |
YGD30型 | 600 | 520 | 440 | 1190 | 755 | 300 | 60012 | 24 | 12-17 |

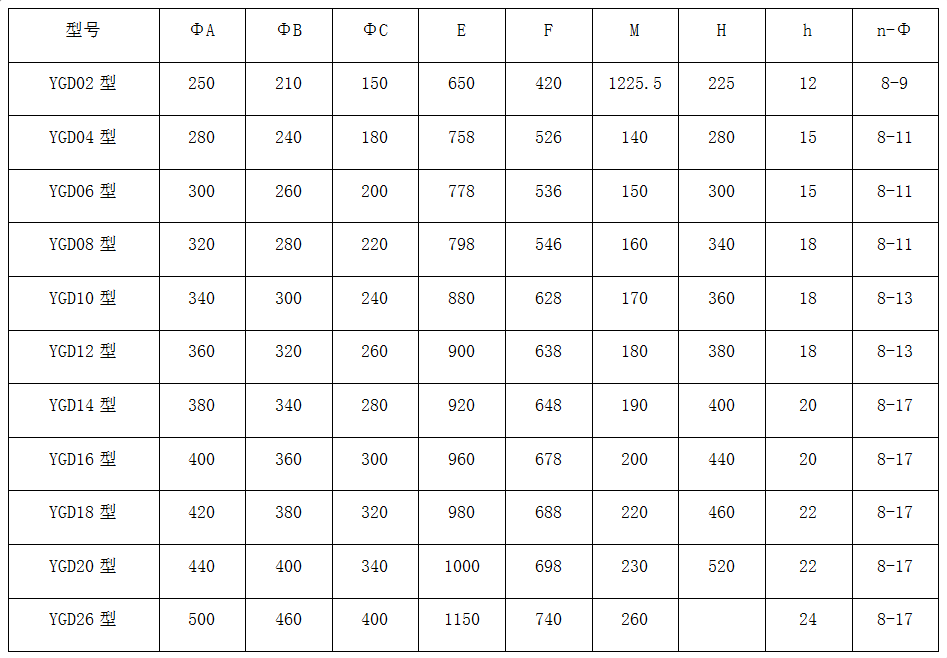

B型外形安装尺寸表（mm）
型号 | ΦA | ΦB | ΦC | E | F | M | H | h | n-Φ |
YGD02型 | 250 | 210 | 150 | 650 | 420 | 1225.5 | 225 | 12 | 8-9 |
YGD04型 | 280 | 240 | 180 | 758 | 526 | 140 | 280 | 15 | 8-11 |
YGD06型 | 300 | 260 | 200 | 778 | 536 | 150 | 300 | 15 | 8-11 |
YGD08型 | 320 | 280 | 220 | 798 | 546 | 160 | 340 | 18 | 8-11 |
YGD10型 | 340 | 300 | 240 | 880 | 628 | 170 | 360 | 18 | 8-13 |
YGD12型 | 360 | 320 | 260 | 900 | 638 | 180 | 380 | 18 | 8-13 |
YGD14型 | 380 | 340 | 280 | 920 | 648 | 190 | 400 | 20 | 8-17 |
YGD16型 | 400 | 360 | 300 | 960 | 678 | 200 | 440 | 20 | 8-17 |
YGD18型 | 420 | 380 | 320 | 980 | 688 | 220 | 460 | 22 | 8-17 |
YGD20型 | 440 | 400 | 340 | 1000 | 698 | 230 | 520 | 22 | 8-17 |
YGD26型 | 500 | 460 | 400 | 1150 | 740 | 260 | 24 | 8-17 |
四、技术参数

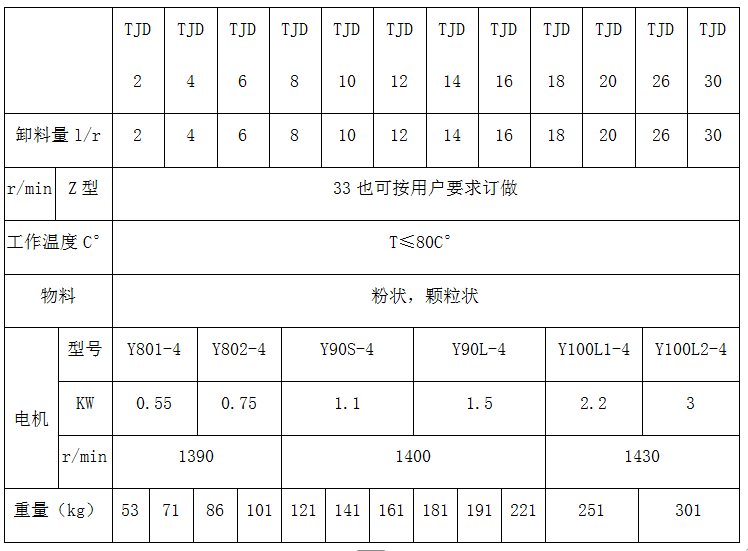

卸料器技术数据
TJD 2 | TJD 4 | TJD 6 | TJD 8 | TJD 10 | TJD 12 | TJD 14 | TJD 16 | TJD 18 | TJD 20 | TJD 26 | TJD 30 | |||||
卸料量l/r | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 26 | 30 | ||||
r/min | Z型 | 33也可按用户要求订做 | ||||||||||||||
工作温度C° | T≤80C° | |||||||||||||||
物料 | 粉状，颗粒状 | |||||||||||||||
电机 | 型号 | Y801-4 | Y802-4 | Y90S-4 | Y90L-4 | Y100L1-4 | Y100L2-4 | |||||||||
KW | 0.55 | 0.75 | 1.1 | 1.5 | 2.2 | 3 | ||||||||||
r/min | 1390 | 1400 | 1430 | |||||||||||||
重量（kg） | 53 | 71 | 86 | 101 | 121 | 141 | 161 | 181 | 191 | 221 | 251 | 301 | ||||
