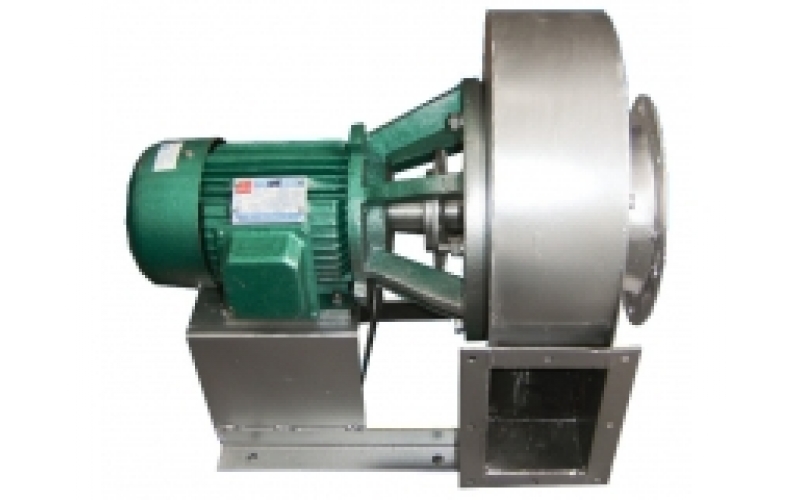

W9-19系列高温风机

  • 所属分类:
  • 浏览次数: 0次
  • 发布日期:2021-05-27
  • 产品概述
用途
  该系列风机适用于输送无腐蚀性、不自燃、最高温不超过700℃的高温气体,介质中所含的尘土及硬质颗粒不大于150mg/㎡
形式
  1、该系列风机为单吸入式。
  2、该系列风机可制成右旋和左旋两种形式,从电动机一端正视,叶轮按顺时针方向旋转称右旋转风机,以“右”表示;按逆时针方向旋转称左旋转风机,以“左”表示。
  3、风机出口位置以机壳出口角度表示,“左”、“右”均可制成0°、45°、90°、135°、180°、225°共6种角度。
结构特点
  1、叶轮,叶轮上有12片前向弯曲的叶片,叶轮成型后经动、静平衡及超速试验,保证运转平稳、安全可靠。
  2、机壳,用低合金钢板制成蜗行体
  3、进风口,收敛式流线型的整体结构,用螺栓接在前盖板组上。
  传动组,由主轴、水冷轴承箱、联轴器等组成,主轴采用优质合金钢,轴承箱为整体水冷结构。
性能
W9-19系列高温风机性能表
型号
转速r/min
流量m³/h
全压Pa
电机功率Kw
4.5D
2900
1174-1995
1838-1815
3.0
2269-2817
1744-1584
4.0
5C
2500
1388-2035
1704-1730
3.0
2359-3331
1680-1479
4.0
7.1D
2900
4610-7837
4824-4769
30
8912-11064
4634-4296
37
8B
2600
5912-8671
6002-6075
37
10051-14190
5932-5343
45
9D
1450
46956886
1593-1616
11
7981-11267
1576-1409
15
11.2D
1450
9048-13270
3223-3262
37
15381-21714
3185-2869
45
12.5D
1450
12578-21383
5170-5109
75
24317-30187
4961-4598
90
17F
1450
63279-78048
8023-8170
400
92806-122344
8117-7704
500
137102-151870
7424-7143
630
18F
1450
75116-92647
8995-9159
450
110166-145228
9100-8637
630
162748-180279
8323-8009
800
