XS型纤维物送料风机

  • 所属分类:
  • 浏览次数: 0次
  • 发布日期:2021-05-27
  • 产品概述
产品介绍:

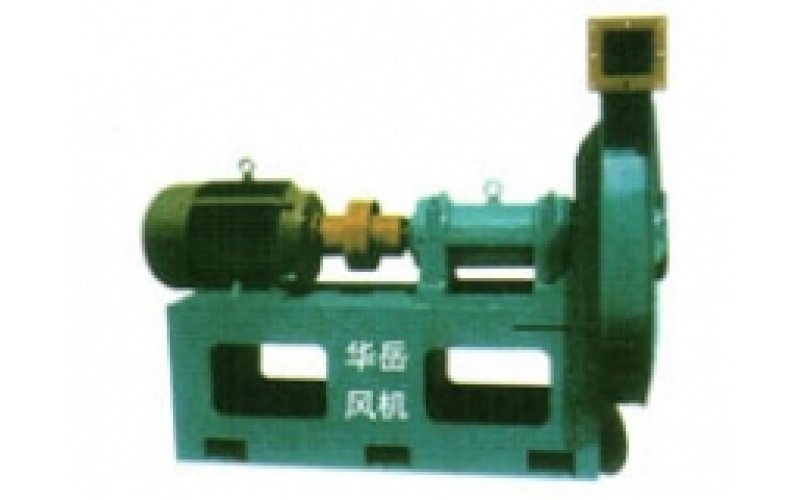

  XS型纤维输送风机是专为输送长质粘性纤维而设计的,也可以输送木材工业碎料及其他物料。工业条件是:工作介质中物料和空气的混合比≤2,具有不自燃,无腐蚀性特点,其温度不得超过80℃。
  本风机采用直接吸入的输送方式。具有减少输送管道长度,占地面积小,安装方便的特点,它可以有效地防止长质性纤维缠挂而引起的堵塞情况,而且运转可靠、工作平稳、噪声低,便于使用维修。
  本风机也可以用于其他不具粘性的物料输送和一般的空气排尘。
形式
  (1)本机为悬臂式C式传动,本系列分5#、#、7#三种。根据需要还可以进一步扩展,每种均可制成常温和高温两种。前者工作时的温度为20℃;后者工作温度可达140℃左右,采用轴上带散热盘整体传动箱,适用于热风分选等场合。
  (2)风机可制成顺势旋转和逆时旋转两种形式,从电动机一端正视风机,如叶轮顺时针旋转称为顺时针风机,以“顺”表示,叶轮逆时针旋转称为逆时针风机,以“逆”表示。
  (3)风机的出口位置,以风机的机壳出风口角度表示,“顺”“逆”均可制成0°、90°、180°等三种角度,特殊角度风机需在订货时说明。
  (4)风机型号及意义说明 以XS5#风机为例,其型号为:XS5-11-C顺90°
  XS-纤维输送的汉语拼音字头
  5--叶轮直径(dm)
  11-进气口为单吸入
  C-带传动
  顺-顺时针旋转
  90°-出风口位置
结构特点
  (1)叶轮  采用焊接结构,开式叶轮,其叶片采用耐磨合金钢板,机加工后经动、静平衡校正,运转平稳。
  (2)机壳  用普通钢板焊接成蜗形整壳。
  (3)进风口  采用合理的锥形整体和整体器焊接在一起,并用螺栓固定在机壳上。
  (4)传动组  采用滚动轴承加润滑脂。
  (5)支架  采用普通钢板焊接而成,并用螺栓固定在机壳上。

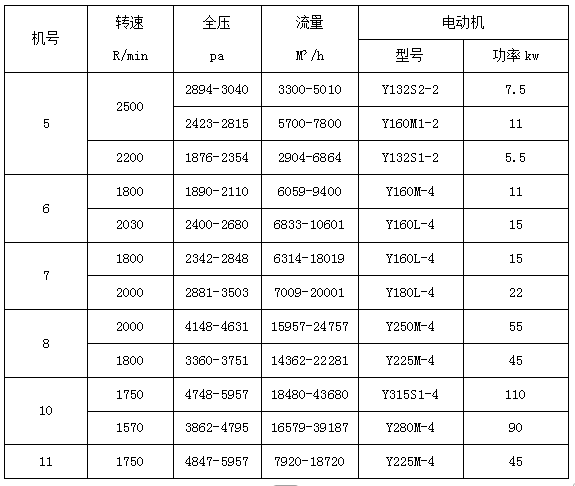

性能与选择



机号

转速

R/min

全压

pa

流量

M³/h

电动机

型号

功率kw

5

2500

2894-3040

3300-5010

Y132S2-2

7.5

2423-2815

5700-7800

Y160M1-2

11

2200

1876-2354

2904-6864

Y132S1-2

5.5

6

1800

1890-2110

6059-9400

Y160M-4

11

2030

2400-2680

6833-10601

Y160L-4

15

7

1800

2342-2848

6314-18019

Y160L-4

15

2000

2881-3503

7009-20001

Y180L-4

22

8

2000

4148-4631

15957-24757

Y250M-4

55

1800

3360-3751

14362-22281

Y225M-4

45

10

1750

4748-5957

18480-43680

Y315S1-4

110

1570

3862-4795

16579-39187

Y280M-4

90

11

1750

4847-5957

7920-18720

Y225M-4

45
