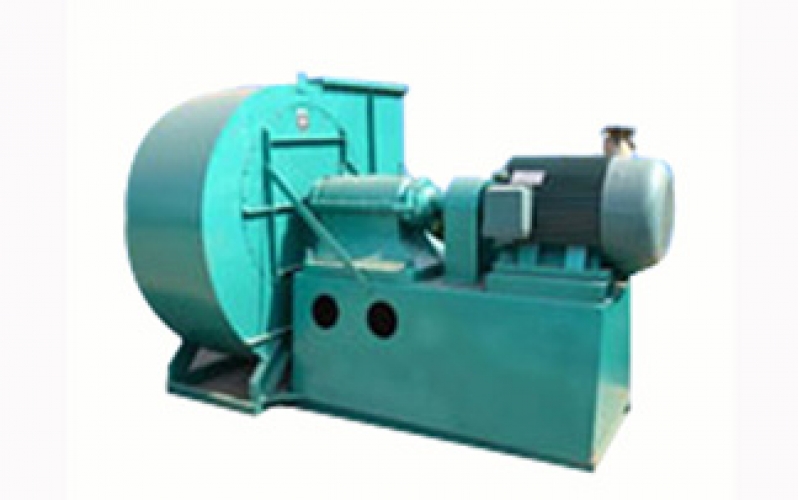

Y5-48型锅炉离心引风机

我要询价

产品介绍：

　　Y5-48型锅炉离心引风机是为适应燃用各种煤质并配有消烟除装置的(1～20T/h）工业锅炉配套设计的，凡进气条件相当，性能又相适应者均可选用最高温度不得超过250℃。引风机前必须加装效率不低于85％的除尘装置，降低进入风机的烟气含尘量，以利提高风机寿命。

　　引风机制成单吸入。机号有№4、5、6.3、8、10、12.5六种。风机可制成右旋或左旋两种。

　　风机的出口位置以风机机壳的出风口角度表示，“左”“右“均可制成0°、45°、90°、135°、180°、225°六种角度。

　　本风机由叶轮、机壳、进风口、调节门、传动组等部分组成。

　　叶轮：有后倾平板叶片12片,材料为16Mn，焊接于弧锥形轮盖与平板形轮盘中间,经静、动平衡校正，故运转平稳，强度高。

　　机壳：用钢板焊接成蜗壳形整体结构，用螺栓固定在机壳入口侧。

　　进风口：做成敛式流线型的整体结构，用螺栓固定在机壳入口侧。

　　调节门：调节门叶片为花辨形，№8以上“左”“右”转通用。在蜗板上还开有清灰门，便于清除堆积在叶片上和机壳内的积灰，保证叶轮的平衡性和气动

　　传动组：由主轴、轴承箱、皮带轮等组成。主轴由优质钢制成，采用滚动轴承，水冷整体轴承箱，因此，须知装输水管，耗水量随环境温度不同而异，一般按0.5~1m3考虑，轴承箱装有温度计和油位指示器，润滑油采用30号机油，润滑油采用30号机油。加入油量按油位标志的要求。

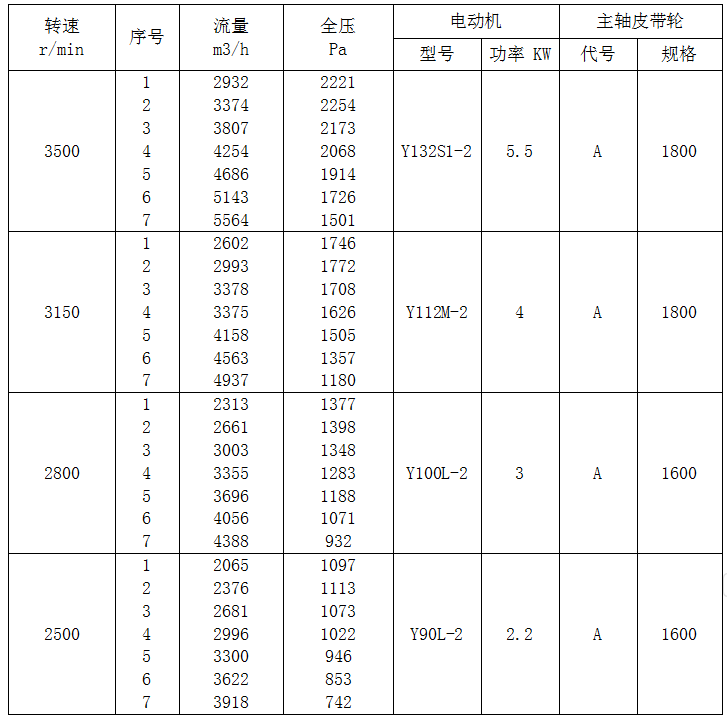

Y5-48锅炉通引风机性能参数表
