产品概述

一用途

　　9-28 I型风机一般用于锻冶炉及高压强制通风，并广泛用于物料输送，可适用于输送空气及无腐蚀性、不自燃、不含有粘性物质的气体。输送介质的温度，一般不超过80℃，介质中所含的尘土及硬质颗粒不大于150mg/m³。该风机还可用作水泥窑外分解工艺（机号16以上），钢冶炼等特殊场合使用的高温风机（改用耐热、高强度材料）。

二形式

　　（1）该风机为单吸入和双吸入两种。机号有No.4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16、17、18、20、21、22、23、24，共20个机号组成。

　　（2）该风机又可制成右旋转或左旋转两种形式：从电动机一端正视，如叶轮按顺时针方向旋转称顺转风机，以“顺”表示；按逆时针方向旋转，称逆转风机，以“逆”表示。

　　（3）风机的出口位置以机壳的出口角度表示，“顺”“逆”均可制成0°、45°、90°、135°、180°、225°，共6种角度。

　　（4）风机的传动方式为A式（机号4-6.3）、D式（机号7.1-16）和F式3种。

三结构特点

　　风机中No.4-6.3主要由叶轮、机壳、进风口、支架等组成。风机中No.7.1-24主要由叶轮、机壳、进风口、传动组等组成；F式主要由叶轮、机壳、进风口、进气箱、传动组等组成，风机根据用户所需，亦可带调节门。

　　（1）9-28 I型风机的叶轮上有长叶片16片，短叶片16片，叶轮后型经静、动平衡校正，运转平稳可靠。

　　（2）机壳用普通钢板焊接成蜗形壳整体。用于高温风机可根据温度情况选择耐热材料，机壳亦可制成分体。

　　（3）进风口做成收敛式流线形的整体结构，用螺栓与前盖板组固定。

　　（4）传动组由主轴、轴承箱、联轴器等组成。主轴根据用途不同，可用优质钢或耐热钢制成，采用球轴承或滑动轴承。球轴承用轴承润滑脂润滑，滑动轴承用稀油润滑。

　　（5）设计和使用单位根据所选用的流量和风雅，从性能表中确定其机号及所需功率选用电动机，亦可选用其他型号电动机，单转速和功率要适当，并在订货时注明

四性能与选择

　　该风机的性能按风机无因次工况点性能表换算

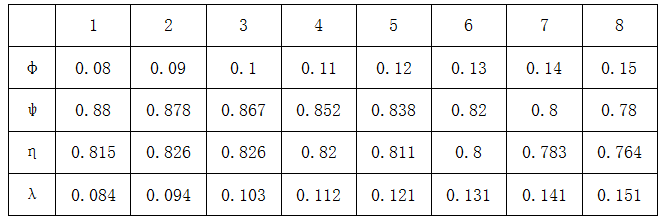

9-28 I型理性风机无因次性能表

	1	2	3	4	5	6	7	8
φ	0.08	0.09	0.1	0.11	0.12	0.13	0.14	0.15
ψ	0.88	0.878	0.867	0.852	0.838	0.82	0.8	0.78
η	0.815	0.826	0.826	0.82	0.811	0.8	0.783	0.764
λ	0.084	0.094	0.103	0.112	0.121	0.131	0.141	0.151

9-28I型离心通风机性能表

机号	转速 R/min	全压 Pa	流量 M³/h	电机
机号	转速 R/min	全压 Pa	流量 M³/h	型号	功率
4A	2900	3893	2198	Y112M-2	4
		3884	2473
		3835	2748
		3776	3022	Y132S1-2	5.5
		3707	3297
		3629	3572
		3540	3847	Y132S2-2	7.5
		3452	4122	Y132S2-2	7.5
4.5A	2900	4933	3130	Y132S2-2	7.5
		4623	3521
		4854	3912
		4776	4303
		4698	4695	Y160M1-2	11
		4599	5086
		4482	5477
		4374	5868
5A	2900	6090	4293	Y160M2-2	15
		6071	4830
		6002	5367
		5894	5903
		5796	6440
		5678	6977	Y160L-2	18.5
		5531	7513
		5394	8050
5.6A	2900	7640	6032	Y180M-2	22
		7620	6786
		7522	7540
		7391	8294	Y200L1-2	30
		7277	7048	Y200L1-2	30
		7120	7802	Y200L2-2	37
		6943	10555
		6767	11309
6.3A	2900	9670	8588	Y225M-2	45
		9610	9662
		9523	10735
		9356	11809	Y250M-2	55
		9209	12882
		9003	13956
		8787	15029	Y280S-2	75
		8475	16103	Y280S-2	75
7.1D	2900	12278	12293	Y280S-2	75
		12249	13829
		12092	15366
		11886	16903
		11690	18439	Y315S-2	110
		11445	19976
		11160	21512
		10886	23049
8D	2900	15583	17585	Y315M1-2	132
		15554	19783
		15358	21981
		15093	24180
		14848	26378
		14524	28576	Y355M1-2	200
		14171	30774
		13818	32972
8D	1450	3893	8793	Y180M-4	18.5
		3884	9892
		3835	10991
		3776	12090
		3707	13189	Y200L-4	30
		3629	14288
		3540	15387
		3452	16486
9D	1450	4933	12519	Y200L-4	30
		4923	14084
		4854	15649
		4776	17214
		4698	18779	Y225M-4	45
		4599	20344
		4482	21908
		4374	23473
10D	1450	6090	17173	Y250M-4	55
		6071	19320
		6002	21466
		5894	23613
		5796	25759	Y280S-4	75
		5678	27906
		5531	30053
		5394	32199
11.2D	1450	7640	24127	Y315S-4	110
		7620	27143
		6522	30158
		7394	33174
		7277	36190	Y315M1-4	132
		7120	39206
		6943	42222
		6767	45238
11.2D	960	3344	15974	Y225M-6	30
		3344	17970
		3295	19967
		3246	21964
		3187	23960	Y250M-6	37
		3119	25957
		3040	27954
		2972	29950
12.5D	1450	9513	33541	Y315M2-4	160
		9493	37734
		9375	41926
		9209	46119
		9062	50311	Y355M2-4	250
		8866	54504
		8650	58697
		8434	62889
12.5D	960	4168	22206	Y280S-6	46
		4158	24982
		4109	27758
		4040	30534
		3972	33310	M315S-6	75
		3884	36085
		3795	38861
		3697	41637
14D	1450	11935	47123	Y355M2-4	250
		11906	53013
		11759	28903
		11553	64794
		11366	70684
		11121	76574
		10847	82465
		10582	88355
