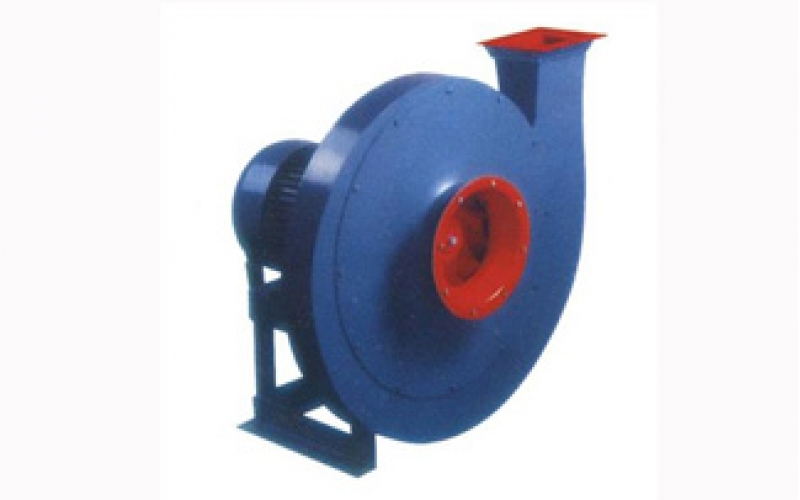

SNL-11型水泥立窑专用高压离心通风机

所属分类：
浏览次数： 0次
发布日期：2021-05-31

我要询价

产品概述

用途

　　SNL型水泥窑专用系列鼓风机，适用水泥行业ф2.8m×8m-ф3.2m×10m普通、机械化水泥立窑。该风机配有调节门及电动执行器，可实现风量的自动调节，也可用于输送物料，空气及无腐蚀性、不自燃、不含粘性物质的气体，输送介质的温度，一般不超过80℃。介质中所含的尘土及硬质颗粒不大于150mg/m³。

形式

　　本风机为单吸入。机号有No.8.6D、9D、9.4D、9.8D共4个机号。

　　通风机可制成顺时针旋转和逆时针旋转两种形式。从电动机一端正视，如叶轮顺时针旋转称顺时针旋转风机，以“顺”表示。逆时针旋转称逆时针旋转风机，以“逆”表示。

风机的出口位置以机壳的出口角度表示。“顺”“逆”均可制成0°、45°、90°、135°、180°共5种角度。

风机的传动方式为D式。

结构特点

　　No.8.6-9.8主要由叶轮、机壳、进风口、传动组等组成。

　　（1）叶轮 SNL型风机叶片为24片，有12片长叶片，有12片短叶片均属前向弯曲叶形。叶轮扩压器外缘最高圆周速度不超过160m/s。叶轮成型后经静动平衡校正，故运转平稳。

　　（2）机壳用普通钢板焊接成蜗形壳整体。

　　（3）进风口做成收敛式流线型的整体结构，用螺栓固定在前盖板上。

　　（4）传动组由主轴、轴承箱、联轴器等组成。主轴由优质钢制成，轴承箱为整体结构，采用滚动轴承，用轴承润滑油润滑加入（30号机械油），油量按油位标志。

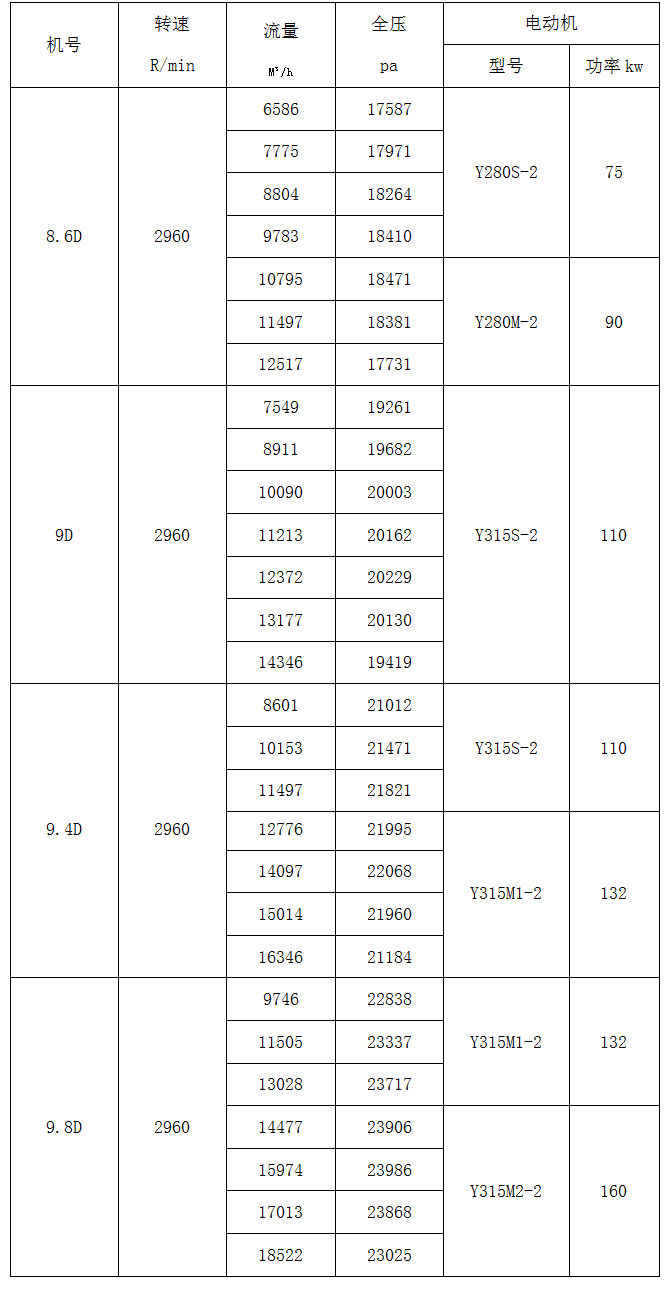

性能与选择

机号	转速 R/min	流量 M³/h	全压 pa	电动机
				型号	功率kw
8.6D	2960	6586	17587	Y280S-2	75
		7775	17971
		8804	18264
		9783	18410
		10795	18471	Y280M-2	90
		11497	18381
		12517	17731
9D	2960	7549	19261	Y315S-2	110
		8911	19682
		10090	20003
		11213	20162
		12372	20229
		13177	20130
		14346	19419
9.4D	2960	8601	21012	Y315S-2	110
		10153	21471
		11497	21821
		12776	21995	Y315M1-2	132
		14097	22068
		15014	21960
		16346	21184
9.8D	2960	9746	22838	Y315M1-2	132
		11505	23337
		13028	23717
		14477	23906	Y315M2-2	160
		15974	23986
		17013	23868
		18522	23025
