产品概述

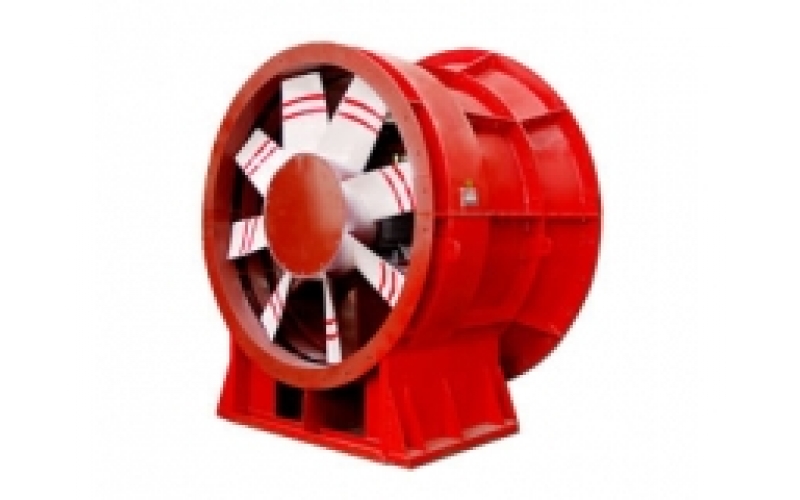

新一代K DK 系列矿用节能风机

　　K40、DK40、K45、DK45系列矿用节能风机室专门根据冶金、有色、黄金、化工、建材核工业等各类非煤矿山通风的需要设计的，可作主扇或辅扇，可安装于地表或井下，亦适用于大型车间、隧道、人防工程等场合的通风换气，此风机适宜多风机联合运转，是多风机串并联多级机战通风系统中理想的机战风机。它是在原矿用节能风机基础上，通过技术改进、完善结构、提高性能和扩大机号而设计的。该系列风机运转效率高、噪音低、性能范围更广、节电效果更为显著，同时主风筒内设有稳流环装置，特性曲线无驼峰，可保风机在任何阻力状态下均可稳定运转。

　　为扩大该系列风机的性能范围，满足各类大中小型非煤矿山之需要，使低、中、高阻力和大、中、小风量各类通风网路均可选到在高效区运转的主扇、辅扇和多级机站风机，该系列风机采用0.40和0.45两种轮毂比、单机和对旋两种结构形式，即分为K40、K45和DK40、DK45四种，其中

　　K40分别采用4、6、8极电组，三种转速；

　　K45分别采用4、6极电组，二中转速；

　　DK40、DK45均分别采用6、8极电组，二种转速；

　　这样，各个机号与二种轮毂比、二种结构形式和三种转速，按一定的方式组合，便使该系列风机共有93种规格。

新一代K DK系列矿用节能风机性能表

型号	转速r/min	机号	流量m³/s	全压Pa	功率Kw
K40	-4 1450	8	4.4-9.5	108-497	5.5
		9	6.2-13.5	136-629	11
		10	8.5-18.6	1468-776	15
		11	11.3-24.7	203-939	30
		12	14.7-32.1	242-1118	37
		13	18.7-40.8	284-1312	55
		14	23.4-50.9	329-1512	90
		15	28.7-62.6	387-1746	110
	-6 980	7	2.0-4.3	38-174	1.1
		8	3.0-6.4	49-227	2.2
		9	4.2-9.1	62-287	3
		10	5.8-12.5	77-355	5.5
		11	7.7-16.7	93-429	7.5
		12	9.9-21.7	111-510	15
		13	12.6-27.5	130-599	18.5
		14	15.8-34.4	150-695	30
		15	19.4-42.3	173-798	37
		16	23.6-51.4	197-908	55
		17	28.3-61.6	222-908	75
		18	33.6-73.1	249-1149	90
		19	39.5-86.0	277-1280	110
		20	46.0-100.3	307-1418	160
		21	53.3-116.1	339-1563	200
		22	61.3-113.4	372-1716	250
	-8 730	11	5.7-12.4	52-238	4
		12	7.4-16.1	61-283	5.5
		13	9.4-20.5	72-332	7.5
		14	11.8-25.6	84-386	11
		15	14.5-31.5	96-443	15
		16	17.6-38.3	109-504	22
		17	21.1-45.9	123-568	30
		18	25.0-54.5	138-637	37
		19	29.4-64.1	154-710	55
		20	34.3-74.7	170-787	75
		21	39.7-86.5	188-867	90
		22	45.7-99.4	206-952	110
		23	52.2-113.6	225-1041	132
		24	59.3-129.1	245-1133	160
		25	67.0-146	266-1229	200
		26	75.4-164.2	288-1330	250
K45	-4 1450	8	6.6-12.5	357-685	7.5
		9	9.5-17.8	452-867	15
		10	13.0-24.0	558-1071	30
		11	17.3-32.6	675-1295	45
		12	22.5-42.3	804-1542	75
		13	28.6-53.8	943-1810	90
		14	35.7-67.2	1094-2099	132
		15	43.9-82.6	1256-2409	200
	-6 980	7	3.0-5.7	125-240	1.5
		8	4.5-8.4	163-313	3
		9	6.4-12.0	207-396	5.5
		10	8.7-16.5	255-489	7.5
		11	11.6-22.0	309-592	15
		12	15.1-28.5	367-704	18.5
		13	19.2-36.3	431-827	30
		14	23.9-45.3	500-959	45
		15	29.4-55.7	574-1101	55
		16	35.7-67.6	653-1252	90
		17	42.8-81.1	737-1414	110
		18	50.9-96.2	826-1585	160
		19	59.8-113.2	920-1766	200
		20	69.8-132.0	1019-1956	250
DK40	-6 980	15	18.2-43.6	382-1690	2*37
		16	22.1-52.9	435-1923	2*55
		17	26.5-63.5	491-2171	2*75
		18	31.5-75.4	551-2433	2*90
		19	37.0-88.6	614-2711	2*132
		20	43.2-103.4	680-3004	2-160
	-8 730	18	23.5-56.1	306-1350	2*37
		19	27.6-66.0	341-1504	2*55
		20	32.2-77.0	377-3334	2*75
		21	37.3-89.1	416-1838	2*90
		22	42.8-102.5	457-2017	2*110
		23	48.9-117.1	499-2204	2*132
		24	55.6-133.0	543-2400	2*160
		25	62.9-150.4	589-2605	2*200
		26	73.6-169.5	627-2710	2*220
DK45	-6 980	12	10.7-27.6	698-1374	2*22
		13	13.6-35.0	819-1613	2*37
		14	17.0-43.8	950-1871	2*55
		15	20.9-53.8	1091-2148	2*75
		16	25.4-65.3	1241-2444	2*90
		17	30.4-78.3	1400-2759	2*132
		18	36.1-93.5	1570-3093	2*160
		19	42.5-109.4	1750-3446	2*200
		20	49.5-127.6	1939-3819	2*250
	-8 730	16	18.9-48.7	688-1356	2*37
		17	22.7-58.4	777-1531	2*55
		18	26.9-69.3	871-1716	2*75
		19	31.6-81.5	971-1912	2*90
		20	36.9-95.1	1076-2119	2*110
		21	42.7-110.1	1186-2336	2*160
		22	49.1-126.6	1302-2563	2*200
