一、概述

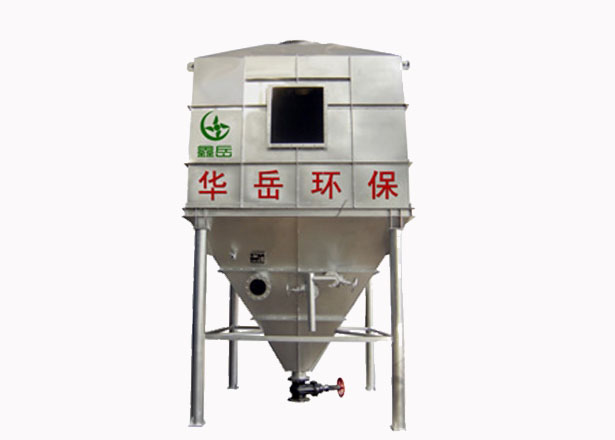

CJSC冲激式水浴除尘器结合冲激式和水浴式除尘器的优点，除尘效率相对于单组冲激式或水浴式都有大幅度提高。它通过精巧的结构设计，将除尘器的各种机理，如碰撞、扩散、凝并，重力及离心分离有效的结合起来，通过气流自激水面，使气-液、固-液充分融合，便于尘粒与水滴结合。
本机组适用于净化非纤维性无腐蚀性的温度不高于300℃的含尘气体。适用于冶金、有色金属、煤炭、化工、铸造、发电、建筑材料及耐火材料等企业。在用于具有粘性的生石灰运输系统中的除尘亦能获得很好的效果，这是该机组的又一突出优点。
二、结构及工作原理
1、结构
CJSC冲激式水浴除尘器由上箱体、灰斗、进风口、出风口、导叶、检修孔、溢流系统、喷淋系统、阻水系统、陶瓷填料组成。
2、工作原理
含尘气体由入口进入除尘器，气流在导叶的作用下转弯向下冲击水面，部分较大的尘粒落入水中，当含尘气体以18-35m/s的速度通过上下叶片的S通道时激起大量水花使水气充分接触，绝大部分微尘混入水中，使含尘气体得以充分净化。经过S通道后，由于离心力的作用，获得尘粒的水又返回漏斗。小部分微尘随气流向上冲击，被填料所捕集，吸附在填料上的粉尘在高压喷淋的作用下回落到漏斗中。干净的气体经过挡水板除水后，从烟囱排出。

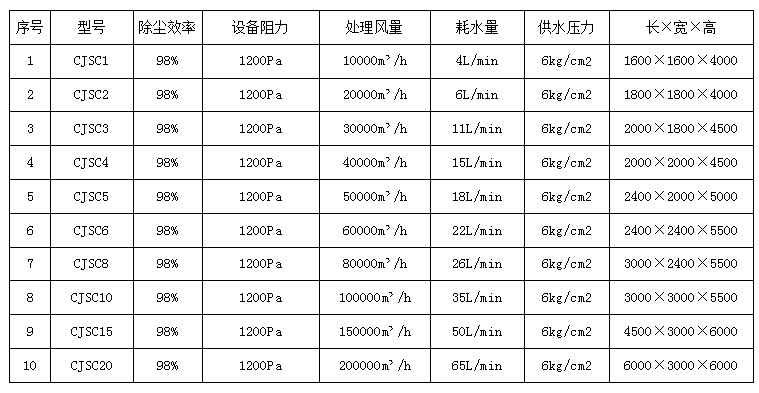

三、性能参数及外型尺寸表
序号 | 型号 | 除尘效率 | 设备 阻力 | 处理风量 | 耗水量 | 供水压力 | 长×宽×高 |
1 | CJSC1 | 98% | 1200Pa | 10000m³/h | 4L/min | 6kg/cm2 | 1600×1600×4000 |
2 | CJSC2 | 98% | 1200Pa | 20000m³/h | 6L/min | 6kg/cm2 | 1800×1800×4000 |
3 | CJSC3 | 98% | 1200Pa | 30000m³/h | 11L/min | 6kg/cm2 | 2000×1800×4500 |
4 | CJSC4 | 98% | 1200Pa | 40000m³/h | 15L/min | 6kg/cm2 | 2000×2000×4500 |
5 | CJSC5 | 98% | 1200Pa | 50000m³/h | 18L/min | 6kg/cm2 | 2400×2000×5000 |
6 | CJSC6 | 98% | 1200Pa | 60000m³/h | 22L/min | 6kg/cm2 | 2400×2400×5500 |
7 | CJSC8 | 98% | 1200Pa | 80000m³/h | 26L/min | 6kg/cm2 | 3000×2400×5500 |
8 | CJSC10 | 98% | 1200Pa | 100000m³/h | 35L/min | 6kg/cm2 | 3000×3000×5500 |
9 | CJSC15 | 98% | 1200Pa | 150000m³/h | 50L/min | 6kg/cm2 | 4500×3000×6000 |
10 | CJSC20 | 98% | 1200Pa | 200000m³/h | 65L/min | 6kg/cm2 | 6000×3000×6000 |
四、本除尘器的优点
1、本除尘器为两级除尘，除尘效率高。
2、除尘器阻力低，动力消耗少。
3、部件标准化，维修费用低。
4、出水孔径大，不易堵塞。
5、占地面积小，安装方便，运行可靠，使用寿命长。
6、出口气体无带水现象。
五、操作、维护注意事项
1、定期检查填料，有无损坏，如影响使用效果时，及时更换。
2、定期检查喷嘴，有无损坏或脱落，及时维修或更换。
3、定时检查喷淋水压力，确保压力达到规定的值。
4、定期检查溢流系统工作是否正常，灰斗内水位是否达到要求，溢流管和补水是否通畅。
5、定期泄水排灰，防止灰斗内浓度过大，影响使用效果。
6、冬季不用时，及时放净灰斗内和喷淋管内的水，防止冻裂。
7、除尘系统工作时，需经常使机组的风量保持较稳的范围内，尽量减少风量的波动。
8、根据机组的运转经验，定期的冲洗机组内部的积灰。
