XZZ型旋风除尘器

  • 所属分类:
  • 浏览次数: 0次
  • 发布日期:2021-05-31
  • 产品概述
产品介绍:

  XZZ型系列旋风除尘器曾获一九八三年度上海市重大科技成果奖,并于一九八四年被城乡建设环境保护部选入全国环保科技成果汇编中(证书编号1252),是为国内锅炉烟气除尘而最新设计的一种新型高效旋风除尘器



  XZZ型系列旋风除尘器经全国统一评定,其技术性能处于领先地位。除尘器效率首屈一指,已被城乡建设环境保护部和机械工业部推荐定位全国机烧层燃煤工业锅炉配套用的十一种旋风除尘器之一。



用途



  XZZ型旋风除尘器主要用于机烧层然热水或蒸发锅炉,同样适用于其它工业除尘上的需要。



构造特点



  1、设计了直通型旁室,能有效地消除上灰现象,且不易堵塞。



  2、设计了接近直筒型的锥体构造,消除了下灰环的形成,避免了局部磨损和粗颗粒粉尘的反弹现象。



  3、设计了能有效的阻止下部粉尘二次飞扬的装置,是国内首创的独特型式。



工作原理



  含尘气流经收缩形进口切向进入除尘器蜗壳时,由上向下作螺旋转运动,尘料在离心力的作用下被抛向器壁,并沿器壁下旋,进入特殊结构的密封收尘装置内,净化后的气体由下向上作内螺形旋转,经芯管排出。

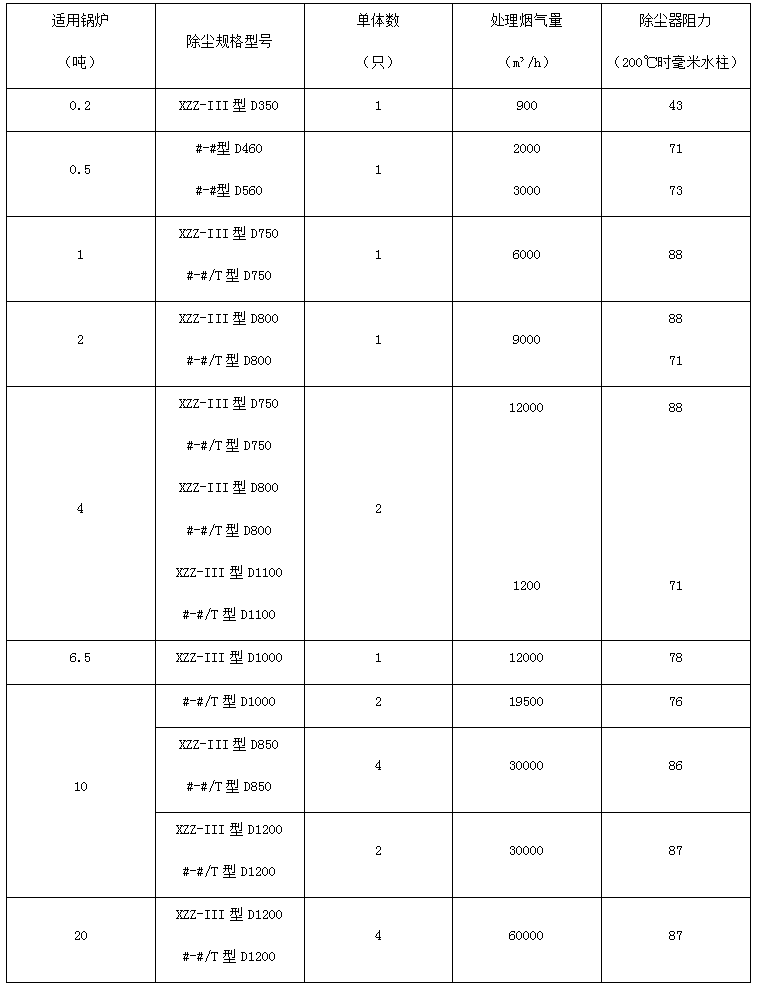

推荐用于锅炉烟气除尘的除尘器规格性能表

适用锅炉

(吨)

除尘规格型号

单体数

(只)

处理烟气量

(m³/h)

除尘器阻力

(200℃时毫米水柱)

0.2

XZZ-III型D350

1

900

43

0.5

#-#型D460

#-#型D560

1

2000

3000

71

73

1

XZZ-III型D750

#-#/T型D750

1

6000

88

2

XZZ-III型D800

#-#/T型D800

1

9000

88

71

4

XZZ-III型D750

#-#/T型D750

XZZ-III型D800

#-#/T型D800

XZZ-III型D1100

#-#/T型D1100

2

12000







1200


88







71


6.5

XZZ-III型D1000

1

12000

78

10

#-#/T型D1000

2

19500

76

XZZ-III型D850

#-#/T型D850

4

30000

86

XZZ-III型D1200

#-#/T型D1200

2

30000

87

20

XZZ-III型D1200

#-#/T型D1200

4

60000

87

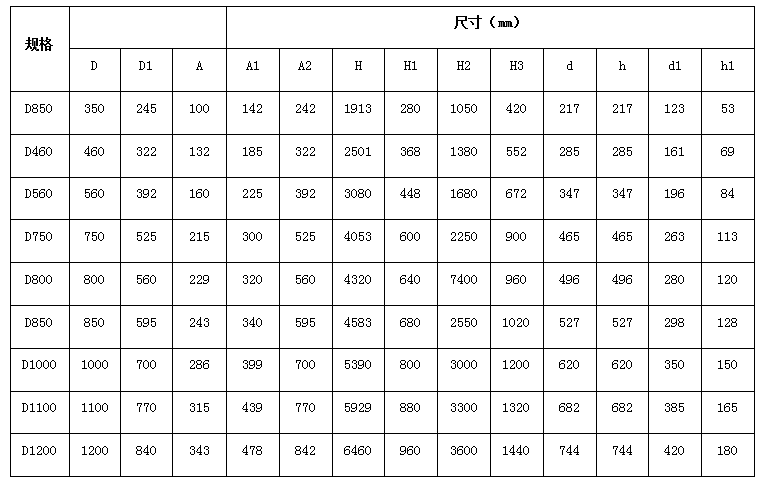

XZZ-III型旋风除尘器外形尺寸表



规格


尺寸(mm)

D

D1

A

A1

A2

H

H1

H2

H3

d

h

d1

h1

D850

350

245

100

142

242

1913

280

1050

420

217

217

123

53

D460

460

322

132

185

322

2501

368

1380

552

285

285

161

69

D560

560

392

160

225

392

3080

448

1680

672

347

347

196

84

D750

750

525

215

300

525

4053

600

2250

900

465

465

263

113

D800

800

560

229

320

560

4320

640

7400

960

496

496

280

120

D850

850

595

243

340

595

4583

680

2550

1020

527

527

298

128

D1000

1000

700

286

399

700

5390

800

3000

1200

620

620

350

150

D1100

1100

770

315

439

770

5929

880

3300

1320

682

682

385

165

D1200

1200

840

343

478

842

6460

960

3600

1440

744

744

420

180

注:XZZ-III/T型外形尺寸与表中XZZ-III型的相应规格相同
