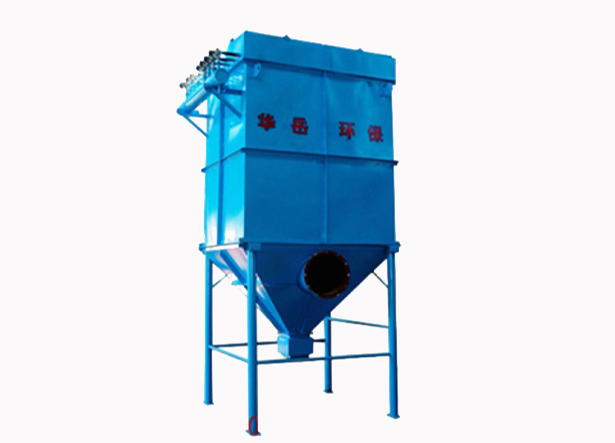

MC-II型脉冲布袋除尘器

所属分类：
浏览次数： 0次
发布日期：2021-05-31

我要询价

产品概述

产品特点

　　1、MC-II型脉冲布袋除尘器在保留了原MC—Ⅰ型除尘器优点的基础上，采用了低阻力的DMF—Z型脉冲阀，使除尘器的控制系统和过滤袋等的寿命比MC—Ⅰ型延长一倍以上，减少了维修工作量。

　　2、清灰用压缩空气从原来5-7公斤/厘米²压力，降到现在的3公斤/厘米²压力，但清灰效果仍可达到5-7公斤/厘米²的压力效果，从而扩大了使用范围。

　　3、由于结构上的改进，增强了设备的严密性，漏风量能够低于2%，进一步提高了产品质量要求。

　　4、改革了揭盖装置，滤袋固定方法，为设备检修和维护改善了劳动条件。

　　5、喷吹装置增加了防护罩，盖板结构采用了防雨措施。使除尘器在露天放置不需另设防雨棚，减少了建筑投资。

　　6、清灰部分原来搅龙去掉，装置YJD系列自动回转排灰阀组合关风器或者重锤式翻板卸料阀（根据用户需要配置），扩大了清灰使用效果，减少了维修，风密严，排灰快。

结构原理

　　MC-II型脉冲布袋除尘器的基本结构如图1所示，它主要由五部分组成。

　　上箱体：由可掀起的盖板和出风口组成。

　　中箱体：由多孔板，滤袋装置和文氏管组成。

　　下箱体：由进风口、灰斗和检查门组成。

　　排灰系统：由减速装置和输灰、排灰装置组成。

　　喷吹系统：由控制仪、控制阀、脉冲阀、喷吹管、气包和防护装置组成。

　　控制仪表采用JMK—Ⅱ型脉冲控制仪。WMK脉冲无触点控制仪。

除尘器工作原理

　　含尘气体由除尘器进风口进入中、下箱体，通过滤袋进入上箱体的过程中，由于滤袋的各种效应作用将粉尘、气体分离开，粉尘被吸附在滤袋上，而气体穿过滤袋由文氏管进入上箱体，从出风口排出。含尘气体通过滤袋净化的过程，随着时间的增加，沉积在滤袋上的粉尘越来越多，因而使滤袋的阻力逐渐增加，通过滤袋的气体量逐渐减少，为了使除尘器正常工作，所以要把阻力控制在限定范围内（一般为120-150毫米水柱）。当除尘器工作时，由控制仪发出指令按顺序触发各控制阀门启动脉冲阀，气包内的压缩空气由喷吹管各孔经文氏管喷射到各对应的滤袋内，滤袋在气流瞬间反向作用下急剧膨胀，使积在滤袋表面的粉尘脱落，滤袋得到再生。被清掉的粉尘落入灰斗经排灰系统排出机体，由于积附在滤袋上的粉尘定期清除，被净化的气体正常通过，保证除尘器正常工作。

外形尺寸

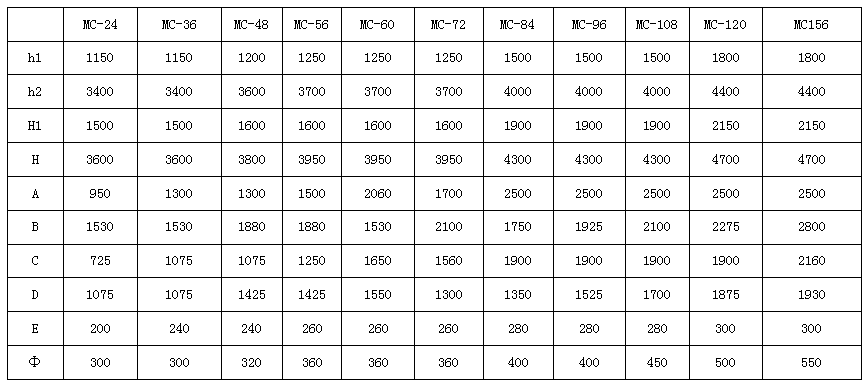

MC-II型脉冲布袋除尘器外形尺寸表

	MC-24	MC-36	MC-48	MC-56	MC-60	MC-72	MC-84	MC-96	MC-108	MC-120	MC156
h1	1150	1150	1200	1250	1250	1250	1500	1500	1500	1800	1800
h2	3400	3400	3600	3700	3700	3700	4000	4000	4000	4400	4400
H1	1500	1500	1600	1600	1600	1600	1900	1900	1900	2150	2150
H	3600	3600	3800	3950	3950	3950	4300	4300	4300	4700	4700
A	950	1300	1300	1500	2060	1700	2500	2500	2500	2500	2500
B	1530	1530	1880	1880	1530	2100	1750	1925	2100	2275	2800
C	725	1075	1075	1250	1650	1560	1900	1900	1900	1900	2160
D	1075	1075	1425	1425	1550	1300	1350	1525	1700	1875	1930
E	200	240	240	260	260	260	280	280	280	300	300
Φ	300	300	320	360	360	360	400	400	450	500	550

注：图中所示为标准型的进出口、清灰口及脉冲阀方向。也可根据实际情况确定各口位置。除MC-156以外，所有的风机都可直接装在除尘器出风上；MC156型需用管路连接。

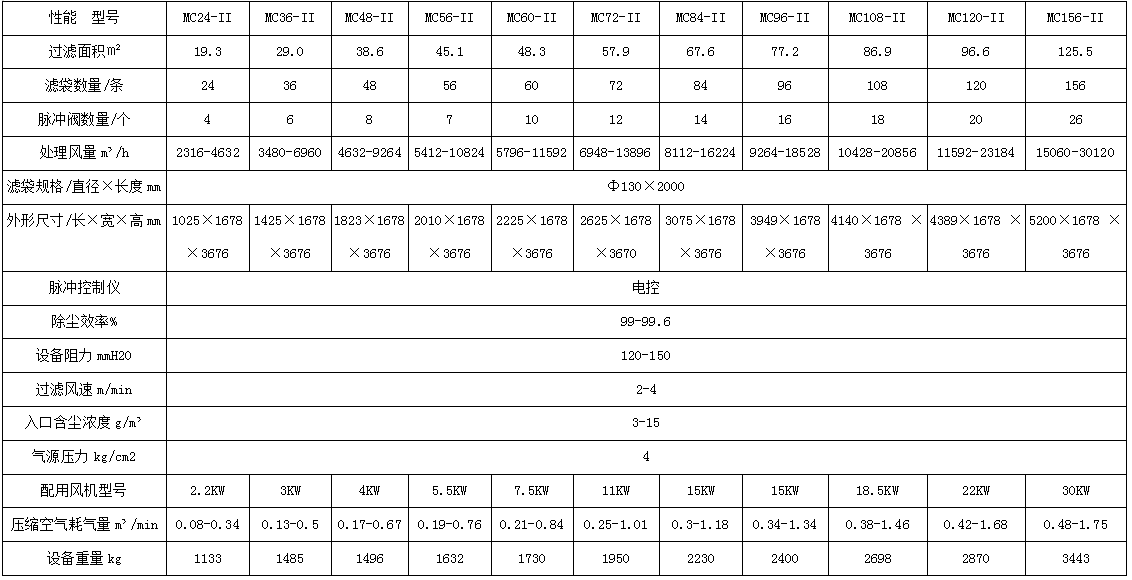

MC脉冲袋式除尘器性能表

性能型号	MC24-II	MC36-II	MC48-II	MC56-II	MC60-II	MC72-II		MC84-II	MC96-II	MC108-II	MC120-II	MC156-II
过滤面积㎡	19.3	29.0	38.6	45.1	48.3	57.9		67.6	77.2	86.9	96.6	125.5
滤袋数量/条	24	36	48	56	60	72		84	96	108	120	156
脉冲阀数量/个	4	6	8	7	10	12		14	16	18	20	26
处理风量m³/h	2316-4632	3480-6960	4632-9264	5412-10824	5796-11592	6948-13896		8112-16224	9264-18528	10428-20856	11592-23184	15060-30120
滤袋规格/直径×长度mm	Φ130×2000
外形尺寸/长×宽×高mm	1025×1678 ×3676	1425×1678 ×3676	1823×1678 ×3676	2010×1678 ×3676	2225×1678 ×3676	2625×1678 ×3670		3075×1678 ×3676	3949×1678 ×3676	4140×1678 ×3676	4389×1678 ×3676	5200×1678 ×3676
脉冲控制仪	电控
除尘效率%	99-99.6
设备阻力mmH2O	120-150
过滤风速m/min	2-4
入口含尘浓度g/m³	3-15
气源压力kg/cm2	4
配用风机型号	2.2KW	3KW	4KW	5.5KW	7.5KW	11KW	15KW		15KW	18.5KW	22KW	30KW
压缩空气耗气量m³/min	0.08-0.34	0.13-0.5	0.17-0.67	0.19-0.76	0.21-0.84	0.25-1.01	0.3-1.18		0.34-1.34	0.38-1.46	0.42-1.68	0.48-1.75
设备重量kg	1133	1485	1496	1632	1730	1950	2230		2400	2698	2870	3443
