LCBT型系列旁插侧喷脉冲扁袋除尘机组

所属分类：
浏览次数： 0次
发布日期：2021-05-31

我要询价

产品概述

产品介绍：

　　LCBT/I型系列组合机组，是在总结国内外各类除尘器机组的技术基础上，综合了分室反吹清灰结构及低压脉冲高效清灰技术的优点，克服了分室反吹清灰轻度弱及高压脉冲易损件多的缺点，进行研制开发成功的又一新的系统产品。

　　本系列除尘器是一种自带风机，控制器、滤袋旁插结构的组合机组，结构紧凑，既可用室内布置，又可室外安装，其适用范围广发，主要应用于建材行业、冶金、铸造、粮食加工等工况企业粉尘的净化和物料的回收。

工作原理

　　含尘气体由上部进风口斜插进入中箱体，通过惯性碰撞，较粗颗粒尘在自身重力作用下，直接沉落到灰斗中，并经卸灰机构从出灰口排出。另一部分较细粉尘在引风机的作用下，吸附在滤袋上表面上，洁净空气穿过滤袋进入中箱体净气箱，并流经矩形诱导管汇集在出风箱内从通风机出口排出。随着过滤工况的不断进行，除尘器阻力应该维持在限定的范围（＜1.2KPa）内，故必须进行清灰来达到抖落粉尘，降低设备阻力的目的。该系统除尘器是采用脉冲控制仪定时控制低压脉冲阀进行喷吹清灰的方法，使滤袋在其喷吹及诱导力量的作用下，造成布袋瞬间膨胀，抖落粉尘。

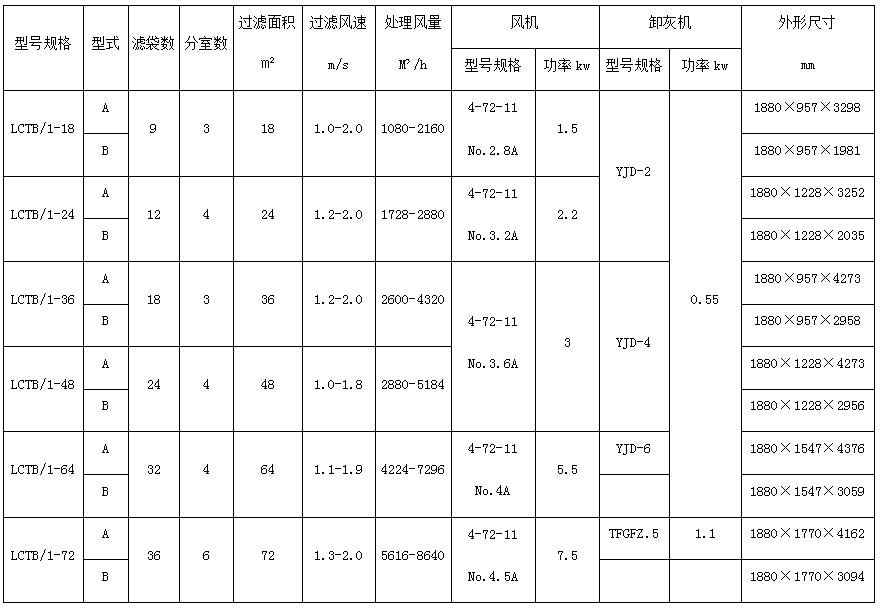

技术性能

型号规格	型式	滤袋数	分室数	过滤面积㎡	过滤风速 m/s	处理风量 M³/h	风机		卸灰机		外形尺寸 mm
							型号规格	功率kw	型号规格	功率kw
LCTB/1-18	A	9	3	18	1.0-2.0	1080-2160	4-72-11 No.2.8A	1.5	YJD-2	0.55	1880×957×3298
	B										1880×957×1981
LCTB/1-24	A	12	4	24	1.2-2.0	1728-2880	4-72-11 No.3.2A	2.2			1880×1228×3252
	B										1880×1228×2035
LCTB/1-36	A	18	3	36	1.2-2.0	2600-4320	4-72-11 No.3.6A	3	YJD-4		1880×957×4273
	B										1880×957×2958
LCTB/1-48	A	24	4	48	1.0-1.8	2880-5184					1880×1228×4273
	B										1880×1228×2956
LCTB/1-64	A	32	4	64	1.1-1.9	4224-7296	4-72-11 No.4A	5.5	YJD-6		1880×1547×4376
	B										1880×1547×3059
LCTB/1-72	A	36	6	72	1.3-2.0	5616-8640	4-72-11 No.4.5A	7.5	TFGFZ.5	1.1	1880×1770×4162
	B										1880×1770×3094

注：1.设备阻力：0-1.1KPa；2.除尘效率：99.6%；3.漏风率：≤3%；4.耗气量0.48m³/min（喷吹间隔以15S为基准）
