XD旋风除尘器

  • 所属分类:
  • 浏览次数: 0次
  • 发布日期:2021-05-31
  • 产品概述

简介

  XD-Ⅱ型多管旋风除尘器是一种高效除尘器,除尘器效率可达95%以上,除尘器本体阻力低于900Pa,用现有的锅炉引风机就能保证锅炉正常运行。本除尘器负荷适应性好,在70%负荷时,除尘效率在94%以上。

  XD-Ⅱ型多管旋风除尘器内的旋风子是采用铸铁或陶瓷制造的,厚度大于6mm,因此有良好的耐磨性能。

  它适用于各种型号、各种燃烧方式的锅炉烟尘治理。如链条炉、往复炉、抛煤机炉、煤粉炉、热电厂的旋风炉和流化床炉的烟尘治理。也可用于其他工业粉尘治理及有实用价值的粉尘回收利用。它是工业锅炉烟气除尘和其他粉尘治理的理想设备。

设备结构说明

  本设备分为三体上箱、中箱、下箱。

  上箱体为集风室,净化后的锅炉烟气在上箱汇集后由出风口经烟道进入引风机。

  中箱体为除尘室,内置有24件旋风子,对锅炉烟气分成24个单元进行除尘净化。

  下箱体为烟尘收集室,旋风子除掉的烟尘汇集在灰斗内,定期通过用户单配的星型卸料阀或锁灰阀外排到灰箱或灰车外运,或排入水封冲灰器由水力冲走。

  烟气经烟道进入XD型高效多管旋风除尘器,在除尘器内烟气切向进入各均匀布置的旋风子,受旋风的离心分离作用,将绝大部分颗粒较大的粉尘分离出,并进入灰斗,烟尘可同炉渣一起处理。

多管旋风除尘器结构示意图

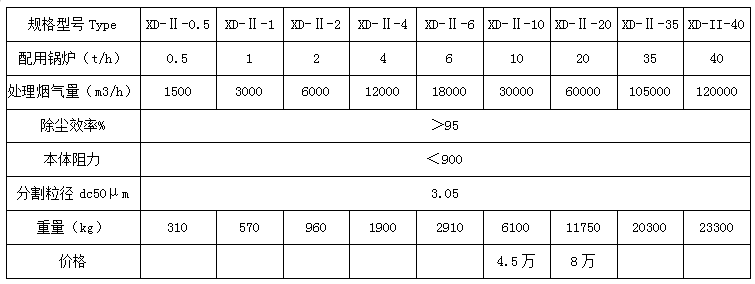

技术性能



规格型号Type

XD-Ⅱ-0.5

XD-Ⅱ-1

XD-Ⅱ-2

XD-Ⅱ-4

XD-Ⅱ-6

XD-Ⅱ-10

XD-Ⅱ-20

XD-Ⅱ-35

XD-II-40

配用锅炉(t/h)

0.5

1

2

4

6

10

20

35

40

处理烟气量(m3/h)

1500

3000

6000

12000

18000

30000

60000

105000

120000

除尘效率%

>95

本体阻力

<900

分割粒径dc50μm

3.05

重量(kg)

310

570

960

1900

2910

6100

11750

20300

23300

价格






4.5万

8万



注:价格只含主体设备,不含卸料器等外用配套设备,用户如需要,我公司可配套报价。

XD-Ⅱ型多管除尘器外型安装尺寸(上出风)

XD-Ⅱ型多管除尘器外型安装尺寸(侧出风)

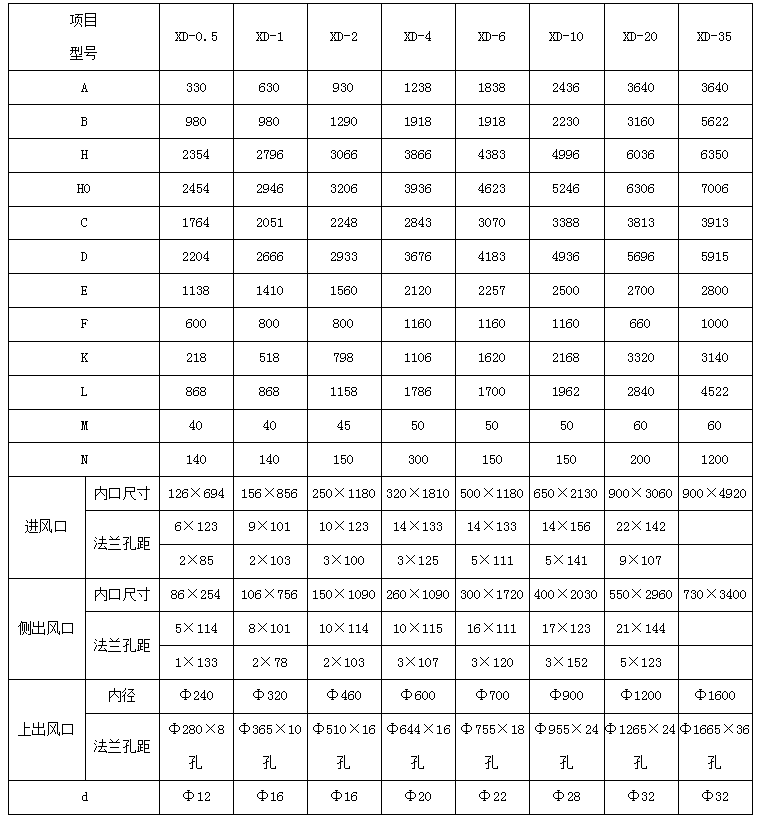

外形尺寸

项目

型号

XD-0.5

XD-1

XD-2

XD-4

XD-6

XD-10

XD-20

XD-35

A

330

630

930

1238

1838

2436

3640

3640

B

980

980

1290

1918

1918

2230

3160

5622

H

2354

2796

3066

3866

4383

4996

6036

6350

H0

2454

2946

3206

3936

4623

5246

6306

7006

C

1764

2051

2248

2843

3070

3388

3813

3913

D

2204

2666

2933

3676

4183

4936

5696

5915

E

1138

1410

1560

2120

2257

2500

2700

2800

F

600

800

800

1160

1160

1160

660

1000

K

218

518

798

1106

1620

2168

3320

3140

L

868

868

1158

1786

1700

1962

2840

4522

M

40

40

45

50

50

50

60

60

N

140

140

150

300

150

150

200

1200

进风口

内口尺寸

126×694

156×856

250×1180

320×1810

500×1180

650×2130

900×3060

900×4920

法兰孔距

6×123

9×101

10×123

14×133

14×133

14×156

22×142


2×85

2×103

3×100

3×125

5×111

5×141

9×107


侧出风口

内口尺寸

86×254

106×756

150×1090

260×1090

300×1720

400×2030

550×2960

730×3400

法兰孔距

5×114

8×101

10×114

10×115

16×111

17×123

21×144


1×133

2×78

2×103

3×107

3×120

3×152

5×123


上出风口

内径

Φ240

Φ320

Φ460

Φ600

Φ700

Φ900

Φ1200

Φ1600

法兰孔距

Φ280×8孔

Φ365×10孔

Φ510×16孔

Φ644×16孔

Φ755×18孔

Φ955×24孔

Φ1265×24孔

Φ1665×36孔

d

Φ12

Φ16

Φ16

Φ20

Φ22

Φ28

Φ32

Φ32

多管除尘器运行须知

 1、除尘器安装使用前检查各部位联接是否密闭良好,若发现漏风应紧固联接螺栓。

  2、该除尘器无论采用何种清灰方式,均应定期清灰,一般间隔4~5小时。

  3、清灰装置要密闭,清灰时可不关闭引风机。

  4、为防止烟气中腐蚀性成分对除尘器内部结构,产生不利影响,停炉后,除尘器及引风机应连续运行10-15分钟至烟气全部排出为止。引风机后如安装脱硫塔,脱硫塔循环水也应运行。防止脱硫塔内壁杂物系的粘附。

  5、烟气入口温度应小于160℃,防止破损本体内部的密封。

  6、经常检查除尘器螺栓连接部位,尤其是下箱出灰口位置的紧固螺栓,防止松动影响除尘效率。

  7、每年应检查保养一次除尘器,检查旋风子是否堵塞损坏并冲洗干净,密闭材料有损坏应及时更换。除尘器外表面如有损坏应及时修补。
